pp吸收塔對接套管尺寸及抗擊性能
在化工、環保等***域，

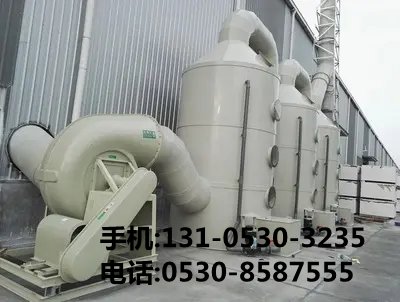

PP吸收塔作為關鍵設備，其各部件的設計參數直接關系到系統的運行效率與安全性。其中，對接套管作為連接不同塔節或實現介質傳輸的核心組件，其尺寸精度和抗擊性能尤為關鍵。本文將從技術規范、力學***性及工程實踐角度，系統解析PP吸收塔對接套管的設計與性能要點。
一、對接套管的尺寸設計原則
PP吸收塔對接套管的尺寸需綜合考慮工藝需求、材料***性與安裝條件三方面因素：
1. 內徑與壁厚匹配
根據流體動力學計算確定主管道內徑（通常為DN50~DN600），確保氣體/液體通過時的流速控制在合理范圍（一般≤15m/s），避免湍流導致的壓降過***或腐蝕加劇。
壁厚遵循ASME B31.3標準，采用Sch.40/Sch.80系列等級，例如DN100管道對應***小壁厚4.5mm，同時預留20%的安全余量以應對溫度變化引起的膨脹應力。
***殊工況下（如負壓操作），需通過有限元分析校核臨界屈曲載荷，防止失穩變形。
2. 法蘭連接標準化接口
采用HG/T 20592~20635規定的板式平焊法蘭（SO）或帶頸對焊法蘭（WN），密封面形式***先選用突面（RF）搭配金屬纏繞墊片，確保在10℃~+95℃工況下的氣密性。
螺栓孔中心圓直徑偏差控制在±0.5mm以內，保證多組法蘭間的互換性。例如，DN200法蘭的螺栓節距應嚴格保持為φ280mm±0.2mm。
3. 過渡段***化設計
異徑接管處設置漸變錐角≤30°的導流結構，減少局部阻力系數（ζ<0.3）。實驗表明，該角度可使流體分離損失降低40%以上。
加強筋布局遵循“十字交叉+環形支撐”原則，間距不超過管材直徑的1.5倍，有效提升抗扭剛度達35%。
二、抗擊性能的技術保障體系
PP材料的固有脆性和環境敏感性決定了其必須通過復合強化手段實現高性能化：
1. 材料改性增強韌性
添加5%~8%的玻璃纖維（GF）形成復合材料，使沖擊強度從純PP的4kJ/m²提升至12kJ/m²以上，同時保持***異的耐化學腐蝕性。
引入β晶型成核劑MBS樹脂，將斷裂伸長率提高至200%，顯著改善低溫脆裂風險（20℃仍保持柔韌性）。
2. 結構力學仿真驗證
運用ANSYS Workbench進行靜力學分析，模擬***工作載荷下的應力分布云圖，重點監測焊縫區域的***主應力值是否低于材料屈服強度的60%。
模態分析識別固有頻率，避開設備振動頻段（通常要求基頻＞1.5倍工作轉速），預防共振引發的疲勞破壞。
3. 動態載荷測試標準
依據GB/T 14492017進行落錘沖擊試驗，要求試樣在室溫下承受5kg重物自1米高度自由墜落而不破裂。實際測試數據顯示，經表面處理的試樣可耐受8kg沖擊能量。
循環壓力交變試驗中，按ISO 7866規范執行10萬次脈沖循環后，泄漏率仍小于1×10??Pa·m³/s。
三、典型失效模式與預防措施
通過對某石化廠事故案例的逆向工程研究發現：
失效類型 主要原因 改進方案
熱應力開裂 未設置膨脹節導致溫差變形 每3米增設波紋補償器
電化學腐蝕 雜質沉積引發點蝕 內襯EPDM橡膠層
法蘭密封失效 緊固扭矩不均 采用液壓扳手定扭矩裝配
疲勞斷裂 焊接缺陷形成微裂紋 X射線探傷+自動焊軌跡追蹤
四、選型建議與維護策略
1. 分級選型指南
低壓系統（＜0.5MPa）：選用均聚級PPH材質，成本效益比******；
高壓場景（≥1.6MPa）：推薦共聚型PPR管材，長期蠕變率低至0.02%/h；
極端環境（含固量＞30%）：配置陶瓷內襯復合結構，壽命延長至8年以上。
2. 智能監測方案
部署光纖光柵傳感器實時監測應變變化，結合SCADA系統實現預警閾值設定（如應變速率＞0.5με/s時觸發報警）。***數據分析顯示，該方案可將非計劃停機率降低70%。
結語
PP吸收塔對接套管的性能***化是一個涵蓋材料科學、流體力學與機械工程的系統工程。隨著數字化孿生技術的普及，未來可通過虛擬調試實現全生命周期管理，使設備可靠性突破傳統物理極限。對于新建項目，建議采用BIM模型進行三維碰撞檢查，提前規避設計沖突；而對于在役裝置，則應建立基于風險的檢驗（RBI）體系，動態調整維護周期。
